近年來，由于我國社會、經濟的全面發展以及城市化進程的加快，環保問題越來越引起全社會的關注，城市的快速發展與水環境總體質量下降的矛盾日益突出。自20世紀80年代以來，國家對水污染治理力度不斷加大，投入了大量的建設資金，我國城市污水處理建設規模及技術、管理水平已步入了新的歷史時期。隨著一大批城市污水處理廠相繼建成投產，許多新工藝、新設備及其集成技術的應用，標志著我國污水處理事業發展到了一個嶄新的階段。







污水廠電氣自控系統是康卓科技研發設計，一般采用分層分布式結構網絡控制方式。共分為主控級(中控室)和現場控制層（分控站）。實現相應控制層設備的監視、操作、控制和網絡通訊連接。

中控室：中央控制室的監控管理操作站系統完成全廠的自動控制。包括服務器、監控工作站、大屏幕顯示系統、打印機、UPS電源等。

分控站：每個分控站配置一套PLC可編程控制器控制站。站內包括可編程序控制器、電源裝置、交換機、防雷過電壓保護裝置、安裝連接纜線等。







污水廠電氣自控系統以實現全廠生產的無人值守為目的，保障污水廠運行安全、可靠、出水水質穩定。

主要功能包括：

1.生產過程各種主要工藝參數的采集。

2.各種能耗、物耗和進出廠水流量的計量和累計。

3.生產過程設備工況和工藝流程狀況監測。

4.生產過程設備的自動化控制。

5.自動化控制與傳統電氣控制自由切換。

6.生產參數的數據存儲和歷史回溯。

7.數據回歸分析和趨勢分析。

8.生產報表的自動形成和打印。

9.事故報警和事故打印。







中央控制室的監控管理操作站系統完成全廠的自動控制。

中控室監控系統主要實現數據采集存儲，數據顯示，全自動/手動模式切換，全自動系統參數設置，與設備聯動等五大功能。系統中，需要快速反應的現場控制數據，由PLC 在底層單獨完成。PLC 與PLC之間的協調，不經由服務器。系統的安全連鎖功能，不經由服務器、工作站處理，但這些數據均能反應在服務器的數據庫內，并可通過工作站進行顯示。





實時采集各個終端站傳送的各類數據和信號，通過在彩色監視器(TFT)顯示總工藝流程圖，分段工藝流程圖，供電系統圖，工藝參數，電氣參數，電氣設備運行狀態等。

操作站以"人—機"對話方式指導操作，自動狀態下，可用鍵盤或鼠標器設定工藝參數、控制電氣設備。



對來自各現地控制單元的實時數據和相關設備狀態信息進行數據校驗檢測；實現系統的故障檢測和診斷功能，如總線網絡中途斷線、站的失電、站地址的沖突、模塊配置不對應等常見故障；匯總各現地控制單元的所有上送數據和狀態信息。

數據查詢功能：對系統中存儲的相關設備數據能夠按照時間、時段、設備、報警等各種方式進行查詢；

數據檢測功能：對現地控制單元上送數據進行實時性、可靠性等驗證，保證數據的正確性；根據采集的實時數據生成相應的各類生產報表、形成歷史數據記錄、趨勢曲線記錄等，完成語音報警等功能。

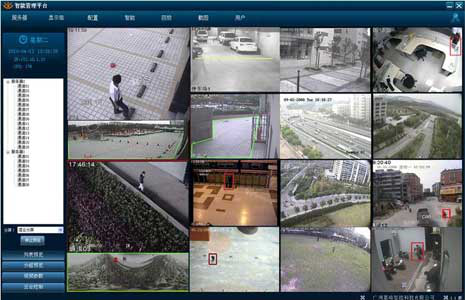

實現全廠各個現地控制單元的實時監視；通過人機終端，實時顯示各現地控制單元的狀態信息和實時控制。輔助視頻監控系統實現廠區設備安全運行外部環境全天候監控。



根據系統采集的各分控站控制單元設備的實時數據和狀態信息，實時刷新系統的相關畫面；實時顯示系統的總工藝流程圖，分段工藝流程圖，供電系統圖，工藝參數，電氣參數，電氣設備運行狀態等；系統畫面中設置導航畫面，通過導航畫面可方便實現畫面的快速切換；在每個畫面設置畫面幫助，可為操作員提供快速操作幫助。





實時記錄和存儲系統中各分控控制單元中相關設備的實時數據，并形成歷史數據文件。實時存儲和打印的數據主要有：

各類操作記錄；

各類事故和故障記錄；

各類報表記錄等。

事故、故障報警

系統可實現系統中各分控控制單元所有設備的事故、故障等的報警、記錄以及相應的報警畫面彈出顯示、語音報警等功能，并且能夠按照?qǐng)?bào)警發生的時間、次序、設備名稱、事故和故障名稱等等進行查詢等。





污水廠電氣自控系統具有多種安全設備、操作員操作權限設置、操作命令確認、操作口令確認、設備聯鎖等功能，可實現系統的安全、可靠、正常運行。

系統設置有操作員操作權限等級設置，可根據操作要求，進行相應權限的登錄操作；操作員在操作過程中設置有操作口令和操作命令確認，有效地避免了設備的誤動。



系統能夠提供完善的硬件和軟件自診斷功能，主要包括：

1.計算機硬件設備及接口設備的自檢；

2.系統通訊網絡連接的自檢；

3.系統相關設備的自檢、故障提示等功能。
