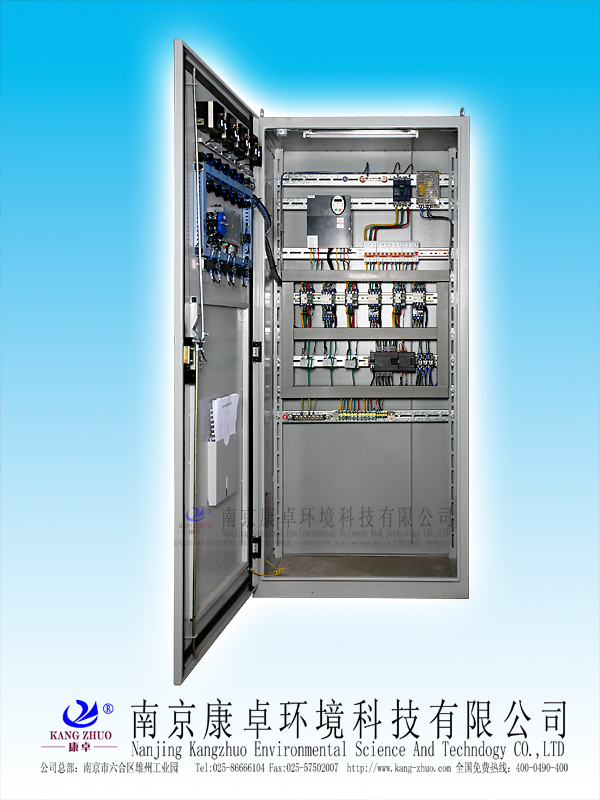

控制柜設計

發布日期：2013-03-20 11:21  瀏覽次數：

控制柜設計時要注意以下問題：

1、散熱問題: 控制柜中裝有電氣元件和繼電器等，為了保證這些元件的正?？煽窟\(yùn)行，必須對控制柜進行散熱處理，控制柜內通常采用風扇散熱，控制柜的風道要設計合理，所有進風口要設蓋防塵網，排風通暢，避免在柜中形成渦流，在固定的位置形成灰塵堆積，風扇安裝還要注意防震問題。

2、電磁干擾問題:
   a、控制柜內變頻器在工作中由于整流和變頻，周圍產生了很多的干擾電磁波，這些高頻電磁波對附近的儀表、儀器有一定的干擾，而且會產生高次諧波，這種高次諧波會通過供電回路進入整個供電網絡，從而影響其他儀表。如果變頻器的功率很大占整個系統25%以上，需要考慮控制電源的抗干擾措施。
   b、當系統中有高頻沖擊負載如電焊機、電鍍電源時，變頻器本身會因?yàn)楦蓴_而出現保護，則考慮整個系統的電源質量問題。

3、防護問題需要注意以下幾點:
    a、防水防結露:如果變頻器放在現場，需要注意控制柜上方不要有管道法蘭或其他漏點，在變須器附近不能有噴濺水流，現場拒體防護等級要在IP43以上。
    b、防塵:所有進風口要設置防塵網阻隔絮狀雜物進入，防塵網應該設計為可拆卸式，以方便清理，維護。防塵網的網路根據現場的具體情況確定，防塵網四周與控制柜的結合處要處理嚴密。
    c、防腐蝕性氣體:在化工行業這種惜況比較多見，此時可以將控制柜放在控制室中。
