產品介紹
康卓科技是上海專業的自來水廠自動化控制系統提供商，專注于從事上海自來水廠自動化監控系統集成服務的高新技術企業，長期致力于提供智慧水務、智慧管網等市政公用信息化服務整體解決方案。
康卓科技長期致力于水廠自動化、工業控制、電子電器、安防、通信、計算機軟件等領域的產品研發、生產、銷售和服務，積累了大量的經驗，擁有一大批經驗豐富的科技人員和經過專業技術培訓的技術員工，綜合實力雄厚。在吸取國內外先進技術的基礎上，以超越的創新精神，不斷研制和開發出適合市場需要的新產品。同時在生產上嚴格進行質量管理，產品質量優異，性能可靠，深受用戶好評，在國內大中城市中得到廣泛應用，暢銷全國各地，已成為廣大企業和設計院的佳選產品。
一、系統概述
自來水廠自動化控制監控系統是南京康卓環境科技有限公司研發設計制造的新一代自動化控制系統，自來水廠自動化控制監控系統將自來水廠采集到的水位、流量、壓力值等數據和視頻信號，通過環網光纖，接入監控中心，監控中心可以進行數據存儲、數據通訊、實時控制、自來水廠運行監視等操作，借助視頻監控與入侵報警等安防平臺的接入，從而實現自來廠集中管理。

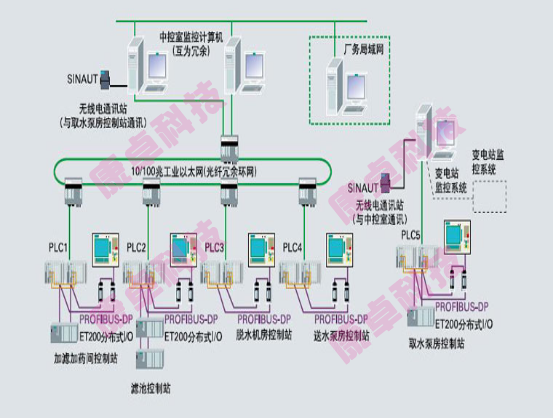

系統原理圖
二、實現功能
1.數據采集存儲功能
通過現場儀表、傳感器等裝置實時采集各個集水池、管道的水位、電機運行參數、泵的啟停狀態、格柵機的運行狀態控制模式、電壓、電流、保護狀態等數據，通過通訊網絡將數據上傳至監控中心進行存儲，并根據每個數據的特殊性，設定數據采集、存儲的時間間隔。
2.實時控制與調節
管理人員在監控中心可以看整個自來水廠的實時數據和視頻監控畫面，以了接設備的運行狀況和廠區內的人員活動情況。一旦各監測數據出現偏離，及時發現并做出相應的處理。同時對所有的數據進行存儲，生成記錄日志，支持導出EXCEL表。
3.自來水廠運行監視
系統實時采集各站點的數據，以文字、數字、動態畫面的形式展示設備的運行狀態，提供直觀的圖文信息。實時監測數據與視頻在同一界面上顯示，可以同屏監測整個自來水廠多個視頻和數據，也可以切換成單個水廠的視頻和數據顯示。
視頻攝像與入侵報警
系統在使用環網光纖傳輸現場的自控信號、視頻信號，可以傳輸多路傳輸視頻畫面至監控中心，監視污水廠的全景、進出口等重要位置。光纜傳輸具有冗余功能，當一組光纜斷掉，另外一組光纜自動連接通訊，兩組光纜互不干涉。
系統支持入侵報警系統，當有外人未經許可進入泵站布防范圍內，監控中心產生報警提示，以便更好地進行安全防范工作。
三、總體架構
系統主要由現地?cái)?shù)據采集設備及攝像機報警裝置、PLC控制柜、環網加工、監控中心等組成。

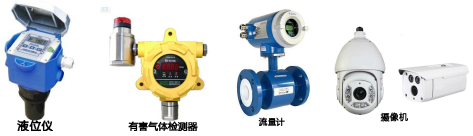

3.1現地?cái)?shù)據采集設備及攝像機報警裝置

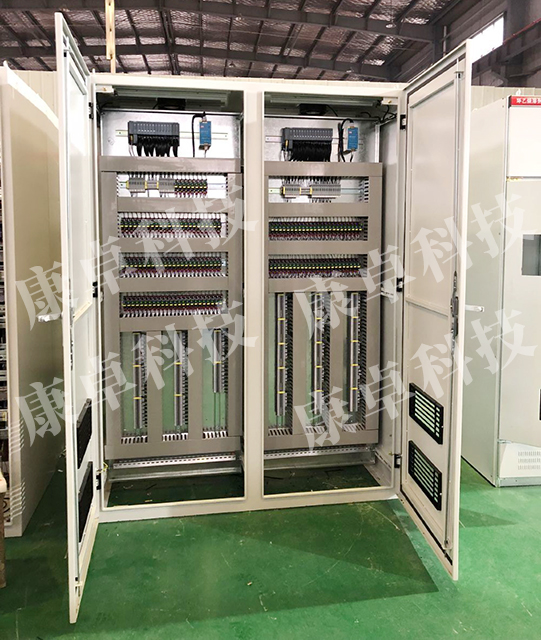

3.2 PLC控制柜

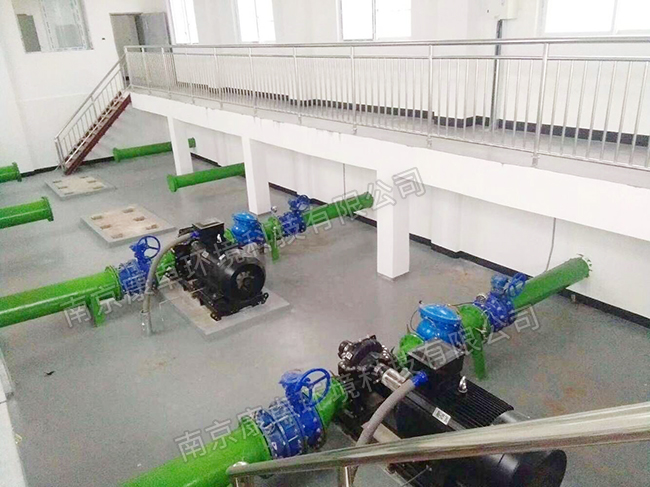

泵站操作室

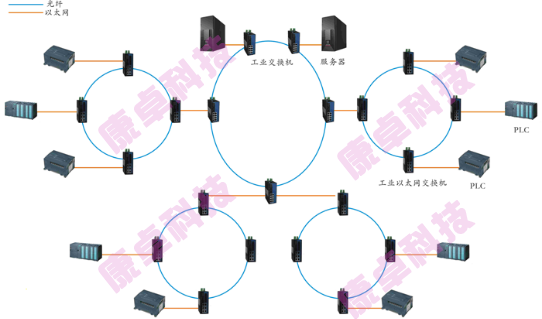

3.3環網架構
系統信號傳輸部分采用環網光纜模式，避免單一光纜中途損壞，造成整個鏈路的斷開。正常情況下，兩組光纜互不影響，一旦發生意外故障，另外一組光鏈路自動打開，從而降低系統的故障率，加強系統的可靠性。
3.4監控中心

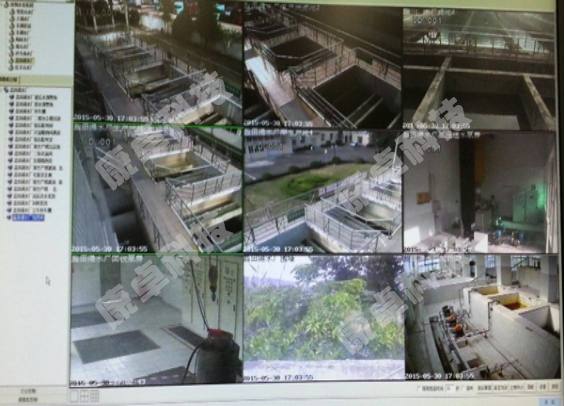

視頻畫面
四、應用案例
康卓自來水廠自動化控制監控系統已經在南京自來水廠、遠古水廠等國內多所大中型自來水廠上廣泛應用，性能穩定，安全可靠。
康卓施工現場實拍：
上海自來水廠自動化控制系統服務與訂購
上海自來水廠自動化控制系統自售出起在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時咨詢熱線：025-86666104
