產品介紹

抽屜式控制柜

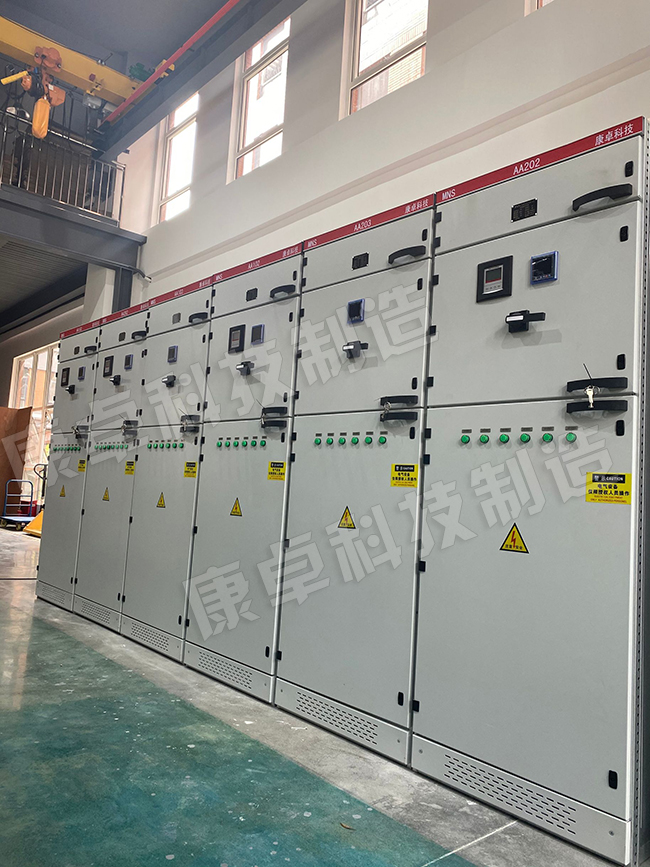

抽屜式控制柜是康卓科技設計制造，采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式控制柜有較高的可靠性、安全性和互換性，是比較先進的控制柜，適用于要求供電可靠性較高的市政環保、工礦企業，作為集中控制的配電中心。

抽屜式控制柜電動機控制

1、分、合閘機構、主回路動、靜插件、控制回路二次插件；

2、主回路：斷路器（空開）、接觸器、熱繼電器；

3、控制回路：熔斷器、中繼、電流互感器、電流表、電流變送器

4、連接線纜

主要零部件：

1、鍍鋅銅母排、絕緣子、電纜、線鼻

2、塑殼式斷路器，空氣開關

3、雙電源控制器，雙電源控制與保護開關

4、spd浪涌保護器

5、電壓表、電流表、功率因數表、多功能液晶顯示表、電能表、指示燈、按鈕

6、低壓抽屜

7、電流互感器、熔斷器

8、三項轉換開關

抽屜式控制柜區別

1 、GCS型低壓控制柜

GCS型低壓控制柜一般都設有清晰的3段位置，GCS型抽屜式控制柜有個較大的缺點，其結構制作，尤其是裝配比較麻煩，大多采用螺栓連接，抽屜分為1/2單元、1單元、1.5單元、2單元、3單元五個系列，PC柜最多可做3個，MCC柜最多可裝22個抽屜回路，主柜安裝模數孔E=20mm和100mm，抽屜層高160mm，母線采用背后平置式，電纜室上下均有出線通道，面板具有分、合、試驗、抽出位置的明顯標志。

2 、GCK型低壓控制柜

GCK型低壓控制柜具有分斷能力高、動熱穩定性好、結構先進合理，GCK型抽屜式控制柜電氣方案靈活、系列性、通用性強、各種方案單元任意組合、一臺柜體。所容納的回路數較多、節省占地面積、防護等級高、安全可靠、維修方便等優點，抽屜分為1/2單元、1單元、2單元、3單元，最多可裝9個單元，柜體可裝18個單元。抽屜具有合、分、試驗、抽出位置，即能保證正常的工作，又可安全檢修抽屜內的元件，從抽屜的推進方式上又基本上分單撥插式，雙撥插式，搖進式。有的抽屜單元大多數沒有清晰的3斷位置，只能實現基本的連鎖，大多數沒有實驗位置，主架安裝模數孔E=25mm，GCK型抽屜式控制柜抽屜柜高度為1800mm，每一功能單元均占一獨立隔室，抽屜層高200mm，但隨著電氣工業的發展，斷路器體積越來越小，亦可水平安裝。

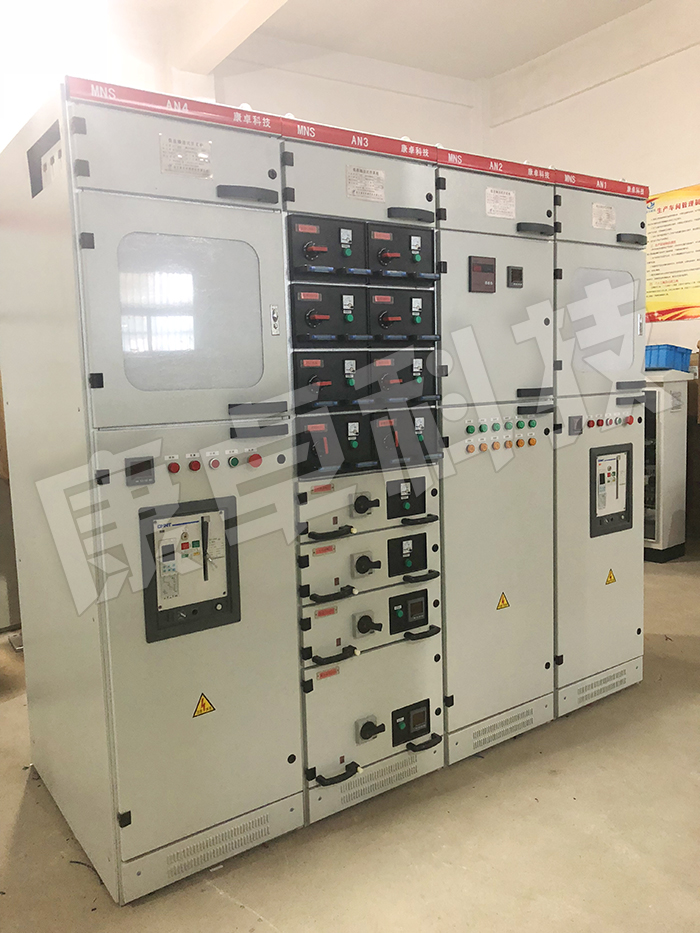

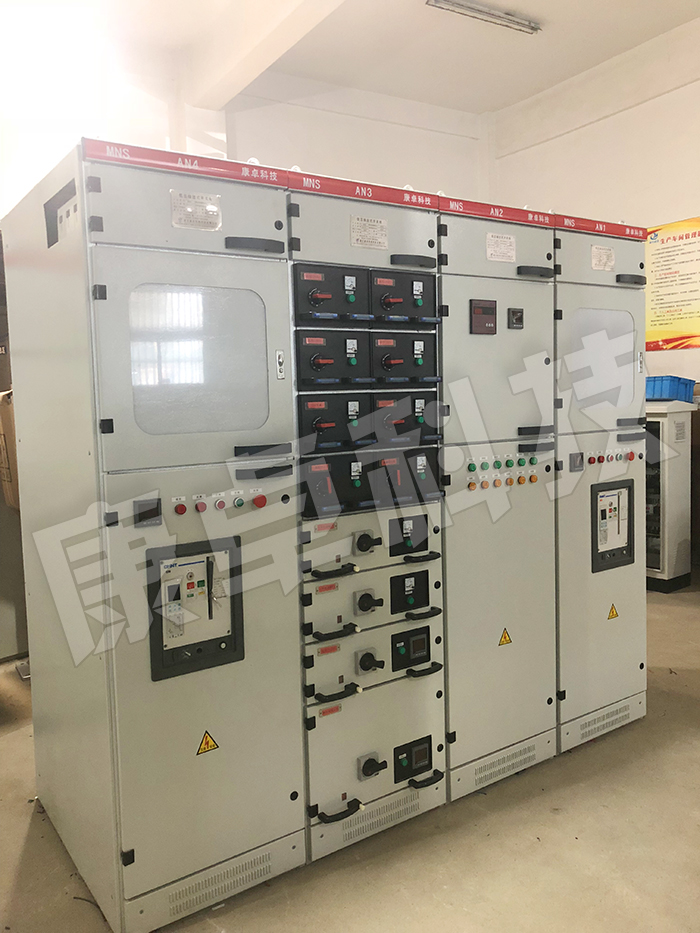

3 、MNS型低壓控制柜

MNS型低壓控制柜結構為組合式，MNS型抽屜式控制柜它分為標準型和非標型，框架的全部結構件經過鍍鋅或采用鍍鋅板、進口敷鋁鋅板折成型材。模數孔E=25mm，通過各種聯結件、自攻鎖緊螺釘和8.8級六角螺栓聯結，框架結構無需專用工具即能組裝，柜內隔板采用分段式多功能隔離板，可使PC柜和MCC柜實現混裝，抽屜層高200mm，可分為8E/4、8E/2、8E、16E、24E，MCC柜的有效高度為72E，最多可裝36個出線回路。柜體外型尺寸（寬×深×高）：600（800、1000）×800（600、1000）×2200，單位：毫米。

抽屜式控制柜服務與訂購

抽屜式控制柜自出售起，康卓科技提供全面的技術支持服務，在使用過程中如需技術幫助，康卓科技設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。

24小時服務熱線：025-86666104

訂貨需知：因產品使用場景、用戶要求不同，如需訂購“抽屜式控制柜”，請聯系康卓科技電氣工程師根據要求量身定制。
